مشعل جوشکاری وسیلهای کلیدی در کار جوشکاری است که با تولید یک شعله متمرکز، دو قطعه فلزی را به هم متصل میکند. نقش اصلی مشعل، رساندن حرارت به نقطهای است که قرار است جوش بخورد.
در این نوشته از مجله رونیکس، انواع مختلف مشعلهای جوشکاری را به شما معرفی میکنیم و تفاوتها و کاربردهای اصلی هر نوع را شرح میدهیم. همچنین مرور کوتاهی بر انواع تورچهای جوش و برش خواهیم داشت.
رونیکس را بخوانید.
مشعل جوشکاری یا تورچ جوشکاری؟
پیش از اینکه به معرفی مدلهای مختلف مشعل جوشکاری بپردازیم، بهتر است ابتدا به این سوال پاسخ دهیم که آیا اصلاً تفاوتی بین مشعل و تورچ جوشکاری وجود دارد؟
کلمه تورچ در واقع همان تلفظ فارسی واژه انگلیسی Torch به معنی مشعل است. در زبان انگلیسی از این واژه برای همه مشعلهای جوشکاری استفاده میشود؛ با این تفاوت که تورچ معمولاً به دستگاهی گفته میشود که با برق کار میکند. البته گاهی اوقات این دو کلمه به جای هم و با یک معنی به کار میروند. در ادامه ابتدا انواع تورچهای جوشکاری را که به دستگاه اینورتر متصل میشوند، بررسی میکنیم و سپس به سراغ انواع پیک جوش و برش خواهیم رفت.
برای انجام جوشکاری به شکلی ساده و بیخطر، از میان محصولات متنوع اینورتر جوشکاری، برند رونیکس را انتخاب کنید.

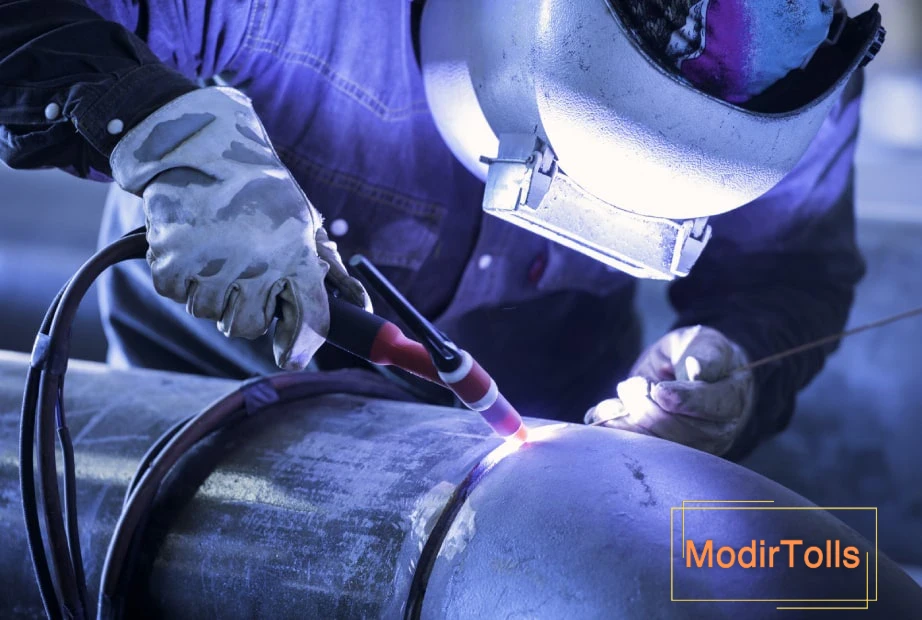

تورچ تیگ TIG (Tungsten Inert Gas Torch)
جوشکاری با تورچ تیگ یا همان جوش آرگون، این امکان را فراهم میکند که بتوان فلزات ظریف و حساسی مانند آلومینیوم و استیل را به خوبی جوش داد. گرمای مورد نیاز برای این نوع جوشکاری، از یک قوس الکتریکی تأمین میشود. توجه داشته باشید که در این روش به جای کلمه مشعل، از واژه تورچ استفاده میشود؛ زیرا منبع تولید حرارت، دستگاه اینورتر مخصوص جوشکاری تیگ است.
تورچ تیگ برای جوشکاریهای دقیق و حساس مناسب است و برادههای کمی تولید میکند. با این حال، سرعت انجام کار با این نوع تورچ کم است و هزینهی ابزار و تجهیزات آن نیز در قیاس با دیگر تورچها و مشعلها، بیشتر میباشد.

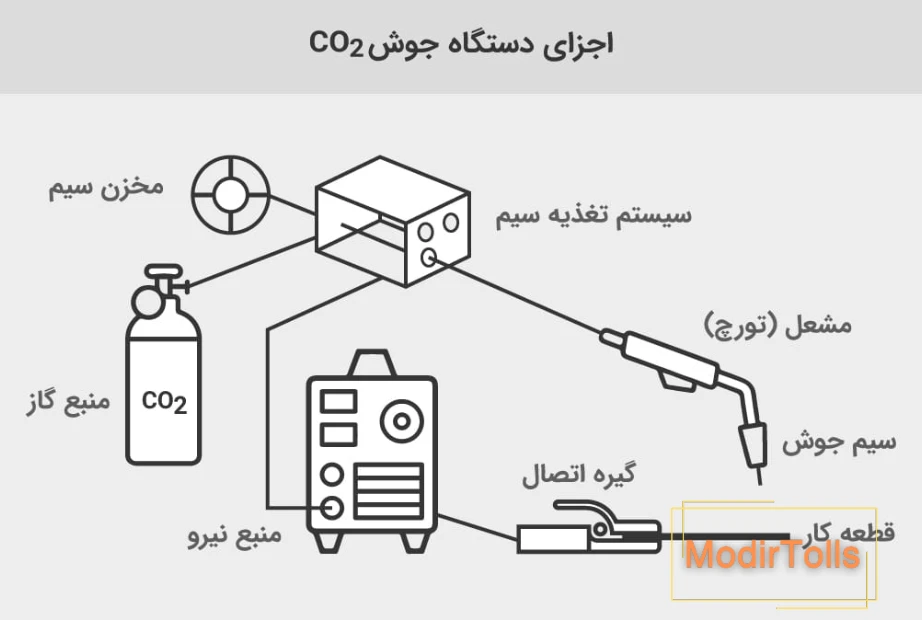

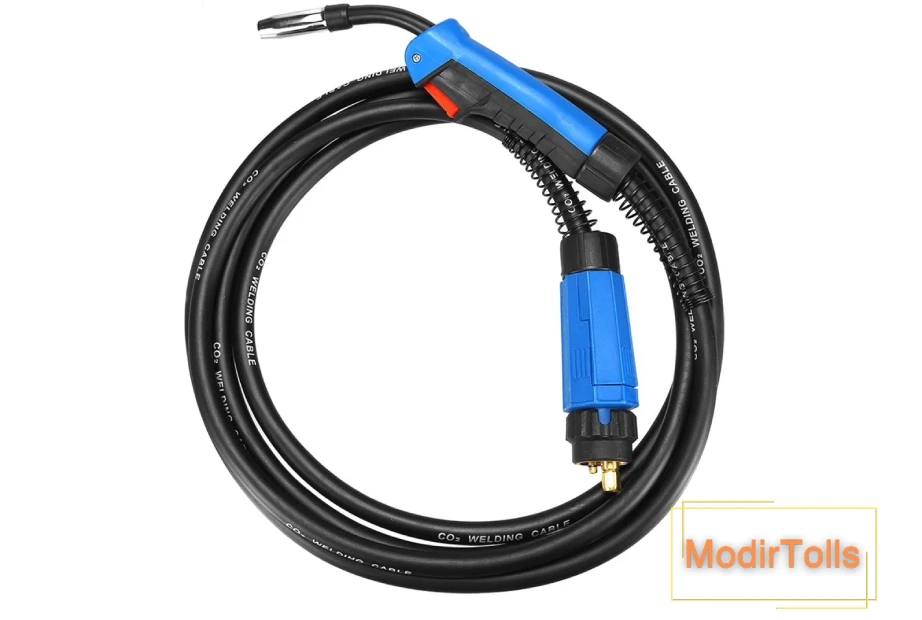

تورچ میگ MIG (Metal Inert Gas Torch)
اتصال فلزاتی مانند فولاد و آلومینیوم با استفاده از مشعل میگ، به کمک جرقه الکتریکی به راحتی انجام میشود. به همین دلیل، از این نوع مشعل در پروژههای تولید انبوه و ساختوسازهای بزرگ استفاده میگردد.
همچنین باید اشاره کرد که روش جوشکاری تورچ میگ در مقایسه با روشهای قدیمی جوشکاری، به ابزار و دستگاههای بیشتری نیاز دارد.

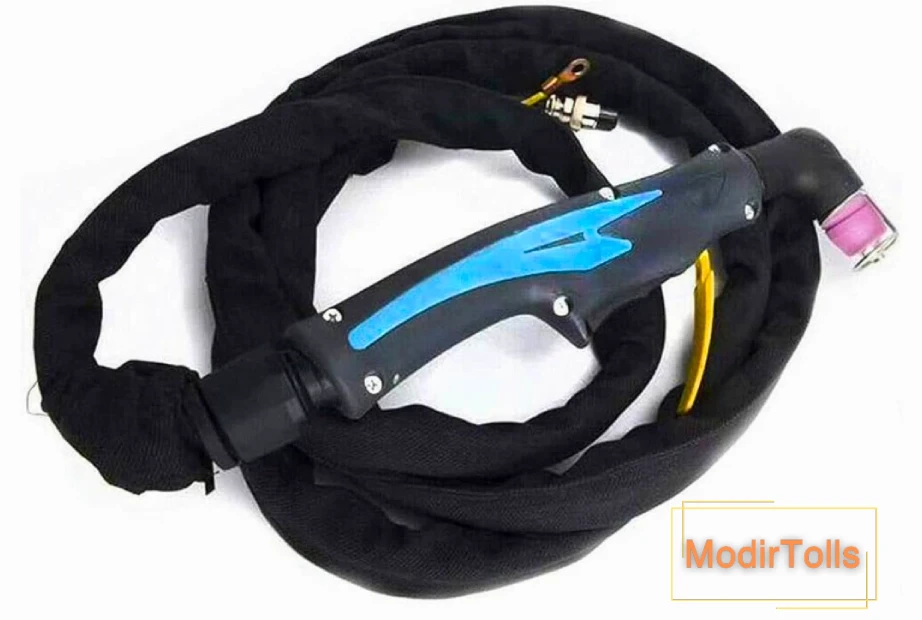

تورچ پلاسما
تورچ پلاسما، یکی از بهترین و کارآمدترین ابزارها برای برش فلزات سنگین و مقاومی است که برش آنها با روشهای معمولی دشوار است.
این مشعل خاص که جریانی پیوسته از حالت چهارم ماده به نام پلاسما ایجاد میکند، در انجام کارها دقت بسیار بالایی دارد و حتی برای کارهای بسیار دقیق نیز مناسب است. کار با این نوع مشعل پلاسما به مهارت زیادی نیاز دارد و دستگاههای مربوط به آن در مقایسه با دیگر انواع، هزینه بیشتری دارند.
**مشعل یا تورچ برش و جوش**
تورچ برش یک وسیله است که برای بریدن فلزات گوناگون به کار میرود. منبع انرژی آن یک کپسول حاوی مخلوط هوا و گاز است. تورچ جوش نیز یک ابزار مکانیکی است که منبع انرژی آن گازهای قابل اشتعال میباشد. این وسیله بدنهای بلند با سری خمیده دارد و شعله از نازل جوش در نوک آن خارج میشود تا به قطعه مورد نظر برسد و عمل جوشکاری انجام شود.
در قسمتهای بعد، به بررسی بیشتر تورچ جوش گازی و تورچ برش خواهیم پرداخت.
پیک جوش گازی
ابتدا بهتر است تفاوت بین تورچ و پیک جوشکاری را بدانیم. همانطور که قبلاً اشاره شد، تورچ جوشکاری به دستگاه اینورتر متصل میشود؛ اما پیک یا مشعل جوشکاری با گاز کار میکند. همچنین در جوشکاری با تورچ و اینورترهای تیگ و میگ، علاوه بر خود تورچ از سیم جوش یا الکترود نیز استفاده میشود.
کار با مشعل جوشکاری گازی یا پیک به این شکل است که جوشکار، پیک را در دست گرفته و قطعات را به هم متصل میکند.

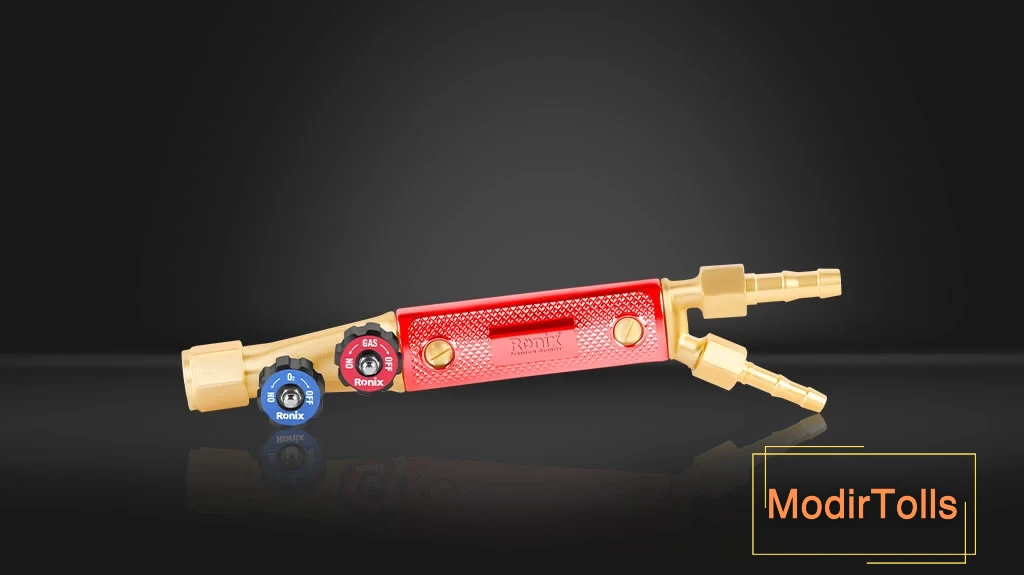

رونیکس انواع مختلف پیک جوش را برای رفع نیازهای گوناگون تولید میکند. پیک جوش رونیکس مدل RH-4505 نمونهای از این محصولات با دوام و کارآمد است که مخصوص جوشکاری گازی طراحی شده است.
یک سر پیک جوشکاری، دو اتصال برای گاز اکسیژن و گاز سوخت دارد که به کپسول گاز وصل میشوند. پیچهای تنظیمکننده و شیرهای قفل، میزان و ترکیب گازها را کنترل میکنند. پس از مخلوط شدن گازها در محفظه مخلوطکن، شعله کوچکی از نوک پیک بیرون میآید که برای ذوب کردن فولاد و فلزات غیرآهنی به کار میرود. با حرکت دادن نوک پیک روی قطعات و ذوب کردن آنها، در نهایت فلزات به یکدیگر جوش میخورند.
انواع مشعل جوشکاری یا پیک جوش گازی و کاربرد آنها
دو نوع اصلی از مشعلهای جوشکاری گازی وجود دارد:
**مشعلهای با فشار بالا**
**مشعلهای مکشی (انژکتوری)**
پیک جوشکاری فشار بالا
دستگاه جوشکاری با فشار بالا از اکسیژن و یک گاز قابل اشتعال استفاده میکند. در این دستگاه، شعله جوشکاری از ترکیب دو گاز مانند اکسیژن و استیلن درون محفظه مخصوص ایجاد میشود. سپس این مخلوط گازی با فشار زیاد از نازل مشعل به بیرون هدایت میشود.
پیک جوشکاری انژکتوری
وسیله انژکتوری از نظر شکل ظاهری شبیه به فندک جوشکاری با فشار زیاد است؛ اما نحوه کارکرد آنها با هم فرق میکند و همین باعث تمایزشان میشود. برخی از این تفاوتها عبارتند از:
وسیله انژکتوری میتواند فشار گاز استیلن را تا میزان کمتری تنظیم کند، در حالی که فندک فشار بالا این قابلیت را ندارد.
فشار اکسیژنی که در فندک انژکتوری به کار میرود، بیشتر از فشار اکسیژن در فندک جوشکاری با فشار بالا است.
علاوه بر این، فندک جوشکاری انژکتوری خود انواع مختلفی دارد، مثل فندک جوشکاری اکسیاستیلن، فندک جوشکاری با گاز پروپان، فندک مخصوص لحیمکاری و فندک مخصوص گاز مپ.
به مدت بیست دقیقه بدون توقف با الکترود شماره پنج جوشکاری انجام دهید.

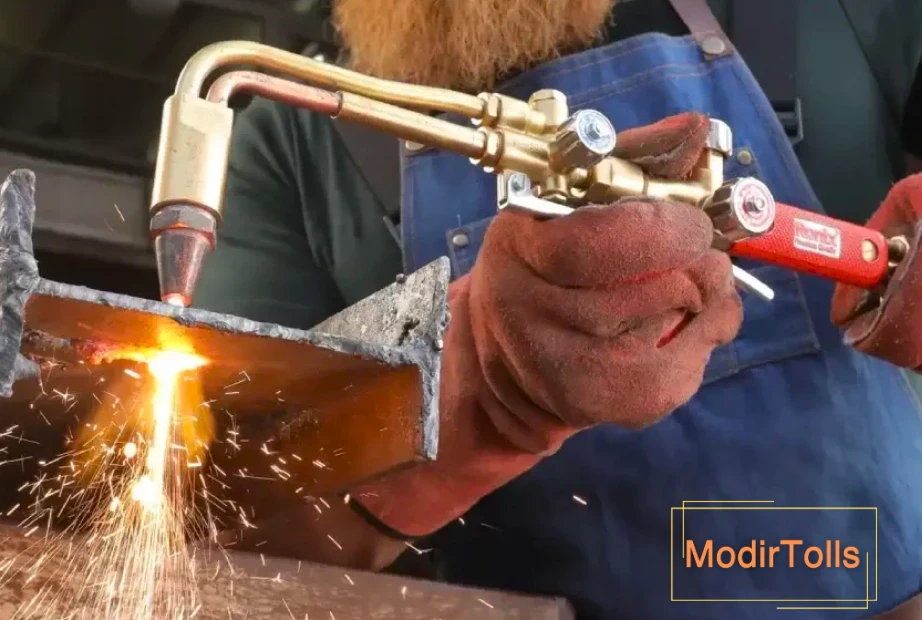

پیک برش
سرپیک برشکاری ابزار دیگری است که در صنعت و کارهای جوشکاری به کار میرود و با استفاده از آن میتوان فلزات سخت و محکم را برید. در این دستگاه، برش به کمک یک نازل مخصوص و با استفاده از گاز انجام میگیرد و به همین دلیل، به این روش معمولاً هوابرش گفته میشود.

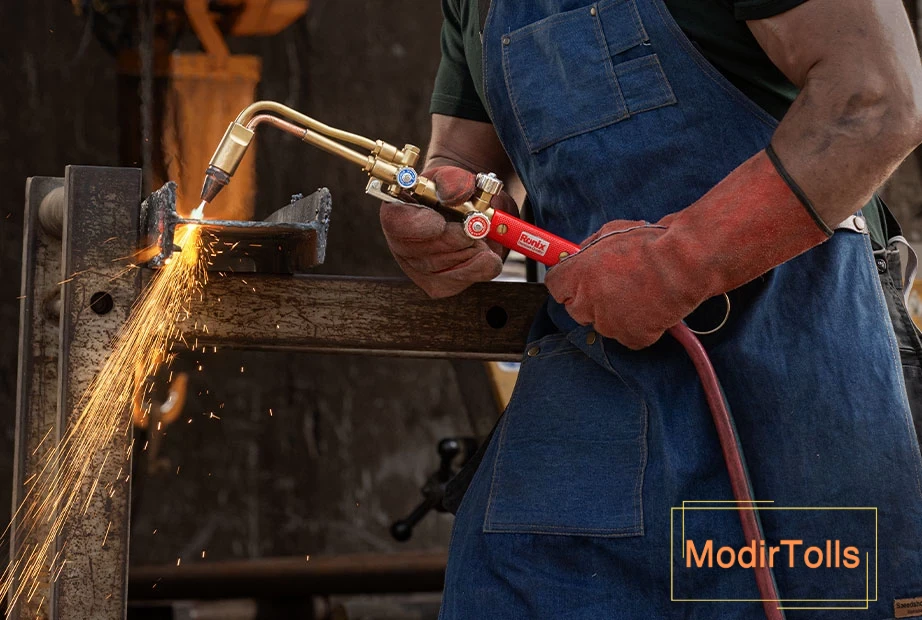

انواع پیک برش رونیکس در یک نگاه
هوابرش با کمک کپسول گاز و سرپیک انجام میشود. ابتدا نوک پیک برش، حرارت بسیار زیادی را به فلز میرساند؛ فلز گرم و داغ میشود و رنگ آن عوض میگردد. سپس اکسیژن به سطح گرمشده فلز دمیده میشود. به این صورت میتوان قطعات فلزی را با پیک برشکاری، از هم جدا کرد. خوب است بدانید این حرارت کاملاً کنترل شده است و آنقدر زیاد نیست که باعث آتشسوزی شود. پس از اتمام برش، قطعه کار به تدریج خنک میشود. برای اطلاعات بیشتر درباره این روش برش فلزات، پیشنهاد میکنیم مطلب «هوابرش چیست و با چه تجهیزاتی انجام میشود» را بخوانید.
سخن آخر
اگر قصد خرید تورچ، پیک یا مشعل جوش و برش را دارید، با در نظر گرفتن نکات گفتهشده در این مطلب، میتوانید راحتتر از بین گزینههای مختلف بازار، وسیله مناسب خود را انتخاب کنید. نیاز کاری شما، روش جوشکاری و نوع برشی که انجام میدهید، همگی در این تصمیمگیری اهمیت دارند.
تجربه شما در کار با کدام مشعل، پیک یا تورچ جوشکاری است؟ دیدگاههای خود را با ما در بخش نظرات همین صفحه در میان بگذارید.
سوالات متداول
تفاوت کلیدی بین مشعل جوشکاری و تورچ جوشکاری در چیست؟
تورچ جوشکاری مستقیماً به دستگاه اینورتر جوش وصل میشود و برای انجام جوشکاری، علاوه بر خود تورچ، نیاز به الکترود یا سیم جوش نیز هست. در مقابل، مشعل جوش و برش (که به آن پیک جوش هم گفته میشود) به کپسول گاز متصل میشود و از گاز برای ایجاد حرارت استفاده میکند.
انواع اصلی شعله در جوشکاری با گاز اکسیاستیلن کداماند؟
شعلههای اصلی در این نوع جوشکاری عبارتند از: شعله خنثی، شعله احیایی و شعله اکسیدکننده.
